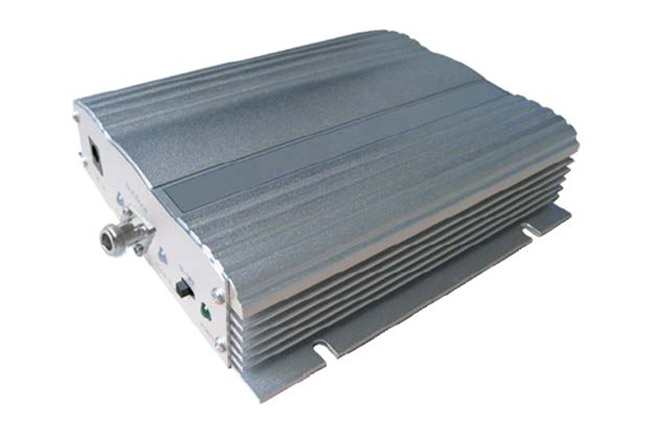

Vegatel Vta20-3g Усилитель антенный

 Зачастую покрытие сотового ретранслятора оказывается недостаточным из-за слабой мощности сигнала на выходе из репитера. Чаще всего это происходит по двум причинам:

•слабый сигнал в месте, где установлена наружная антенна;

•слишком длинный подводящий кабель, вследствие чего возникают значительные потери и снижается мощность выходного сигнала.

Для того чтобы решить эту проблему, предлагается ввести в вышеописанную схему антенный усилитель, который позволит усилить сигнал сотовой связи и компенсирует потери в кабеле. Чтобы это стало возможным, его следует установить между наружной антенной и ретранслятором сотового сигнала - это позволит увеличить мощность входного сигнала до 15 дБ ещё до того, как сигнал будет усилен самим репитером. При этом рекомендуется помещать антенный усилитель как можно ближе к наружной антенне.

•работает в диапазоне 3G

•работает в широком диапазоне напряжения - от 100 до 264 В

•оснащен LCD панелью управления

•компактный размер, элегантный внешний вид, низкий уровень энергопотребления



Полоса рабочих частот WCDMA  (UMTS-2000)  Телефон - станция  1920 ~ 1980 МГц   Станция - телефон   2110 ~ 2170 МГц

Максимальный коэффициент усиления ≥20 дБ

Выходная мощность   Телефон - станция  ≥20 дБм   Станция - телефон   ≥0 дБм

Автоматическая регулировка усиления ≥10 дБ

Показатель шума ≤6 дБ

КСВн входов ≤2

Групповая задержка ≤1,5 мкс

Стабильность частоты ≤0,01 частей на миллион

Импеданс 50 Ом

Габариты устройства 180 х 125 х 35 мм

Габариты коробки 250 х 250 х 85 мм

Вес нетто 0,5 кг

Вес брутто 1,3 кг

Потребляемая мощность 4 Вт

Защита от внешних факторов IP40

Охлаждение Естественное охлаждение

Температура эксплуатации от -25°С до +55°С

Температура хранения от -40°С до +80°С

Влажность от 5% до 85%

Атмосферное давление от 86 кПа до 106 кПа



Разъём «Outdoor» N-Female      Вход для внешней антенны (в сторону станции)

Разъём «Indoor» N-Female      Вход для внутренней антенны (в сторону станции)

Индикатор «ALARM High»      Индикатор «Перегрузка» в канале Телефон – Станция

Индикатор «ALARM Low»       Индикатор «Перегрузка» в канале Станция – Телефон

Индикатор «POWER»            Индикатор питания

Переключатель «ON/OFF»     Питание ВКЛ/ВЫКЛ

Разъём «DC IN»                 Вход для блока питания

Блок питания     Вход: ~90 - 264В (50 Гц), Выход: 9В / 3А
